浮选槽液位控制系统

浮选液位自动控制系统是一个集检测,自动控制为一体的多功能控制系统,该产品通过高精度的检测及控制可以有效的提高浮选自动化过程中选矿效率等,在浮选工艺中起到非常重要的作用。

产品介绍

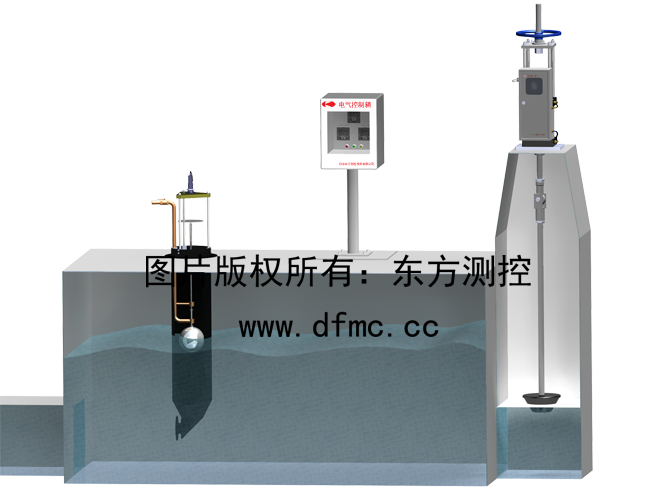

本系统主要包含三部分:1.液位测量装置;2.智能控制器;3.自动控制装置。


本液位计采用浮子-激光测距传感器组成的浮子液位计,浮子随液面浮动,从而带动导杆上的反射板移动,利用先进的激光传感器高精度测距技术将液面高低转换为4~20ma标准信号,显示出液位值,并与设定值进行比较,输出相应的控制信号送执行机构,调节排矿阀门,使矿浆液面维持在设定值。

技术参数:

■测量范围:0~500mm

■测量精度:优于±1.0%全量程

■控制信号:4~20ma dc

■电气阀门定位器输入信号:4~20ma dc

■激光测距仪输出信号:4~20ma dc

■工作环境温度:0~50 ℃

■相对湿度:<85%

■控制器电源:220vac 仪表电源


安装条件:

a、供电要求

①负荷类型:满足连续生产负荷,24小时/日,330日/年

②电源:仪表电源ac 220v,频率50hz

③功耗:每套就地操作盘容量为1a,plc控制柜电源容量:5a


b、供气要求

①气源工作压力:0.6~0.7mpa

②耗气量:3600l/h (单台气动执行机构)

③气源温度:净化干气在工作压力下应比环境温度下限至少低10℃

④含油量:不大于8mg/m³

⑤含尘量:0.1g/m³,粒度不大于10μm

⑥供气配管:dn15镀锌管

⑦气源应设置过滤减压装置

⑧提供仪表气源至气动调节阀附近,管路连接距离不超过1米。


c、供水要求

①供水压力:0.01mpa

②供水流量:小于1.0m³/h

③在矿浆液位测量装置旁提供清水源,用于连接喷淋装置。


应用行业:金属矿山选矿行业。

应用m6米乐安装的解决方案:通过高精度的检测及控制可以有效的提高浮选自动化过程中选矿效率等,在浮选工艺中起到非常重要的作用。
