堆场三维建模系统

堆场三维建模系统用于石灰石、砂岩、原煤等均化堆场的实时三维数字建模、堆场质量跟踪和取料断面成分计算。系统利用在堆料机、取料机安装定位装置和扫描装置等技术手段,精确监控物料去向,结合在线分析仪对物料成分的实时检测结果,对料堆各成分品位进行三维数字化建模,并精确计算各取料断面的品位信息,对dcs/智能质量控制系统进行反馈控制。

产品介绍

堆场三维建模系统用于石灰石、砂岩、原煤等均化堆场的实时三维数字建模、堆场质量跟踪和取料断面成分计算。系统利用在堆料机、取料机安装定位装置和扫描装置等技术手段,精确监控物料去向,结合在线分析仪对物料成分的实时检测结果,对料堆各成分品位进行三维数字化建模,并精确计算各取料断面的品位信息,对dcs/智能质量控制系统进行反馈控制。


1、堆料三维数字化建模。

2、料堆各成分品位分析。

3、精确监控物料去向。

4、堆场质量跟踪。


堆场三维建模系统用于石灰石、砂岩、原煤等均化堆场的实时三维数字建模、堆场质量跟踪和取料断面成分计算。系统利用在堆料机、取料机安装定位装置和扫描装置等技术手段,精确监控物料去向,结合在线分析仪对物料成分的实时检测结果,对料堆各成分品位进行三维数字化建模,并精确计算各取料断面的品位信息,对dcs/智能质量控制系统进行反馈控制。


用于精确检测入堆原料质量,实现原料质量跟踪,为后续生产提供参考。

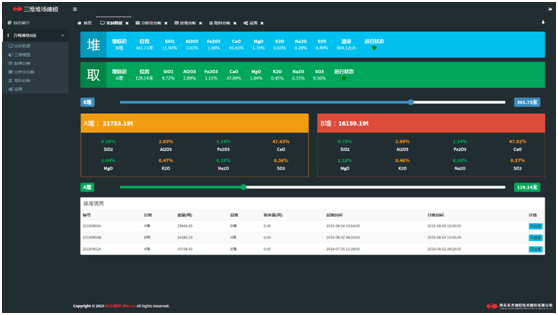

实时信息展现

提供堆料和取料工作现场的实时工作信息,如堆取料机状态、位置、下料口品位、取料断面品位等信息,同时提供集成接口,其他参数可接入系统中,在系统界面进行显示。



自动建立三维堆料模型

依据在线分析的检测值,结合堆料机位置信息,将数据发送到上位机,上位机软件根据测量数据自动进行实时三维建模,形成块体模型。


圆形堆场三维建模示例


三维仿真品位展示

系统对料堆、布料机、取料机进行形象化三维建模,同时可以对不同品位的物料以不同的颜色进行区分,通过三维仿真在线展示,形成以不同颜色堆叠而成的三维模型。

断面品位数据展示

系统支持多断面数据展示,用户可根据实际需求,在系统上对三维模型进行切剖,将鼠标移到切剖后的断面的任意位置,可自动计算并给出料堆任意取料断面石灰石质量分布指标。

品位成分分析

根据当前取料面及后续若干取料断面的成分指标,分析各成分所需品位信息,反馈给生产调度指挥系统、dcs或智能质量控制系统,指导后续生料配料。

数据管理

系统将历史数据进行存储、并可对数据进行整理、统计、分析,便于指导生产和决策。

多视角展示

用户界面采用三维仿真系统展示,给用户多视角、多维度形象、直观的展示料堆品位情况。
