超声波在线粒度仪(选矿)

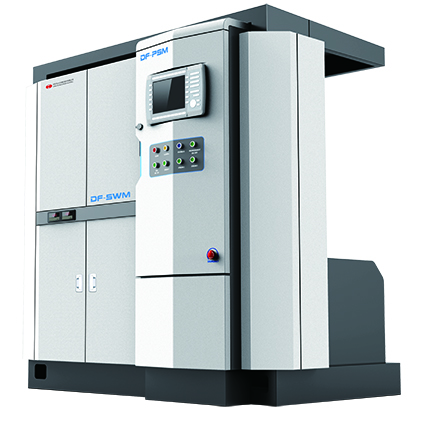

df-psm超声波在线粒度仪专用于选矿行业的矿浆粒度检测,应用于测量选矿工艺中旋流器或分级机的溢流矿浆,适用于测量符合p80标准的25微米至295微米的粒度分布,测量分析结果准确、实时。配合现场的自动化系统,利用仪表的粒度测量分析信息,可优化磨矿回路,从而改进选矿产品质量、提高回收率并降低能耗。仪表适应性强,可广泛适用于铁矿浆、钼矿浆、铜矿浆、金矿浆、铅锌矿浆等固液二相悬浊浆体。

产品介绍

df-psm超声波在线粒度仪专用于选矿行业的矿浆粒度检测,应用于测量选矿工艺中旋流器或分级机的溢流矿浆,适用于测量符合p80标准的25微米至295微米的粒度分布,测量分析结果准确、实时。配合现场的自动化系统,利用仪表的粒度测量分析信息,可优化磨矿回路,从而改进选矿产品质量、提高回收率并降低能耗。仪表适应性强,可广泛适用于铁矿浆、钼矿浆、铜矿浆、金矿浆、铅锌矿浆等固液二相悬浊浆体。

■测量稳定准确、代表性强,实时跟踪工艺波动,有效指导生产的稳定和优化。

■单台仪表可实现检测3个性质不同的矿浆流道,每个流道可实现5个粒级和1个浓度值同时测量。

■产品具有自主知识产权的样品调理器,保证取样代表性的同时稳定矿样,保障测量不受气泡等其他干扰条件影响。

■仪表智能化诊断远程监控功能,减少人工维护,有效降低维护成本。

■专业化服务体系和m6米乐安装的解决方案,保障售前、售后无忧。


df-psm超声波在线粒度仪采用超声波透射衰减原理,对矿浆中的固体颗粒粒度分布进行实时分析,同时实现浓度分析。仪表通过样品调理单元产生真空吸入流量相对稳定并具有代表性的矿浆流,对其进行除气处理,保障不受气泡等现场其他干扰条件对测量精度的影响,适应性强。除气后的矿浆经过以超声波换能器为核心部件的超声衰减测量单元进行透射式检测,测量信号通过全部矿样,代表性强。最终矿浆样品返回原工艺管路,不会造成原矿资源的消耗。在测量周期内,仪表使用多个不同频率的超声波信号对矿浆进行超声衰减测量,这些工作频率是根据待测矿浆的浓度和粒度范围,按照特定的专利方法进行定制设计,由多个频率下的超声衰减系数构成标定的模型,既能反映矿浆中粗的成分,也能反映细的成分,保障每个粒级测量独立性和准确性。单台仪表可实现检测3个性质不同的矿浆流道,每个流道可实现5个粒级和1个浓度值同时测量。产品具有丰富的现场经验,可以结合现场实际工况进行取样方案和引流回矿设计,减少堵矿,提高取样代表性;通过核心部件的材料升级,提高仪表的可靠性和可维护性。


  测量原理  多频率超声波衰减测量
  多流道应用  1 ~ 3流道
  测量范围(粒度)  颗粒 ≤ 1mm,p80为295到25μm分布
  测量范围(浓度)  矿浆重量百分比浓度4 ~ 60%
  目标粒度检测精度  在线测量绝对误差 ≤ 2.0%(1σ)
  目标浓度检测精度  在线测量绝对误差 ≤ 2.0%(1σ)
  通信接口  4 ~ 20ma/profibus dp/远程网络通讯接口/其他通讯方式可定制
  输出  粒度、浓度
  安装平台  3.5 m×2.8m的水平安装平台,2.5m的垂直空间,平台能承受1500kg载荷
  环境温度  0 ~ 50℃
  环境湿度  0 ~ 98%相对湿度(无冷凝)
  工作振动  ≤ 10g,20hz
  水源要求  普通工业用水标准,2.5 ~ 3.0m³/h,压强350 ~ 550kpa
  气源要求  清洁干燥气源,0.1 ~ 0.15   m³/h,压强600 ~ 750kpa
  电源要求  380 vac;50/60 hz;3相;6kw



金属磨选流程,溢流/分级矿浆粒度、浓度实时检测,跟踪工艺波动,提高金属回收率,提高能源利用率。
